手板模型加工方法與加工流程

有些剛?cè)胄械呐笥芽赡懿皇呛芮宄职迥Ｐ图庸さ木唧w方式與流程，下面小編給朋友們湘詳細介紹一下手板模型加工的具體流程步驟與加工方式，希望可以幫到大家。

手板模型加工的方式：

1.CNC電腦鑼(CNC processing centre)：CNC可以加工一些比較大的工件?？梢赃_(dá)到1800*900*600。相對 SLA較便宜，滿足手板的種類很多。目前在國內應用非常廣泛。主要材料有ABS,PC,PMMA,金屬主要是鋁和銅。 CNC手板優勢：韌性好，張度高，成本低，材料可選擇性廣泛。

2.復模(真空灌注)：利用原有的樣板，在真空狀態下制作出硅膠模具，并在真空狀態下采用PU材料進行澆注，從而克隆出與原版相同的，比原樣板耐高溫，強度硬度都好的復制件。如果客戶要求做幾套或是幾十套時，適合用這種方法，這樣大大降低了成本。

3.真空復模出來的產品樣板有一定比率的縮水,真空復制產品樣辦成本一般來說會相對CNC低，即CNC加工多套樣板的價格比CNC加工1套后再進行真空復模的價格低(對復模出來的樣辦材質有特殊要求的除外);復模材料有：普通PU：較脆，韌性;透明PU：原材料較好，但價格是比較貴的;類橡膠PU;8400軟膠。

4.SLA激光成型(SLA laser molding)：(國外用的較多)SLA省人工，編程容易，但是機器貴，成本高，材料脆韌性不足。一臺SLA的效率相當于3臺CNC的效率。在做小物件上SLA比CNC更有優勢。大件則相反。SLA可以加工結構比較復雜點或精密點的工件，SLA精度高，速度快。誤差可控制在±0.05mm。

5.快速模具：不受材料具有制模工藝簡單，制作周期短，模具成本低等顯著特點，特別適用小批量、多品種的生產使用。(模具生產制品的數量一般為50～5000件)

手板模型的加工流程

1、根據客戶提供的3D圖紙進行報價(價格主要是根據圖紙及后期工藝難易度來定)，一般為STP格式的圖紙。

2、編程：編程人員把3D設計圖檔編寫控制數控加工中心的程式語言。

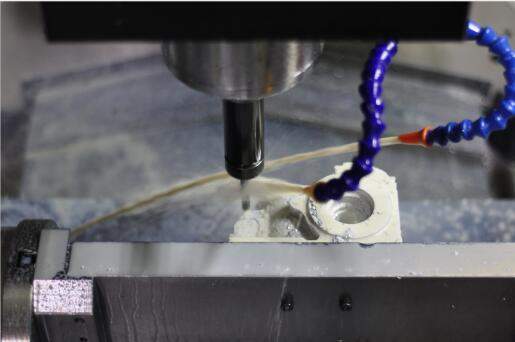

3、CNC加工：將語言輸入計算機控制加工中心，將材料上面多余的地方去掉，從而得到產品的雛形;

4、手工處理：剛從機器上加工出來的手板，需要做一些手工處理，因?yàn)楸砻嬗信h等等;

5、表面處理：為了讓手板模型外觀效果美觀，需要做一些表面處理工藝，像：噴油，噴砂氧化，鐳雕，絲印等等

6、品質檢測：經過QC部門檢測沒有問題之后，就可以打包出貨

注意事項

手板模型加工的流程主要步驟就是如上幾點，當然還有一些小步驟小編就不一一介紹了，手板模型是根據設計師設計的圖紙來制作出來的樣品樣件，是用來測試產品的一些數據的，給我們的產品研發提供有效的幫助。避免直接開模生產產品的風險，我們需要理解這些流程，一步一步來實現手板模型的完美制作。
